ゴルフ場撒水システム


コンピュータによる集中監視制御
ゴルフ場の撒水と機器の総合管理システム

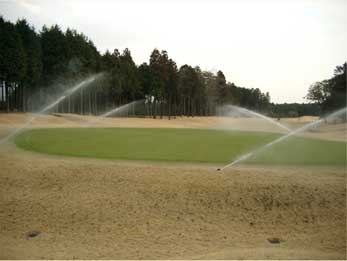

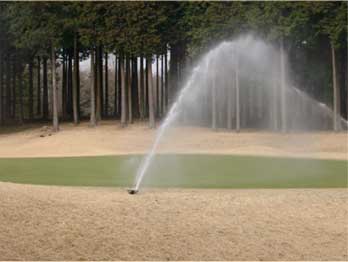

ゴルフ場撒水システムは、ティーグランド、フェアーウェイ、グリーンの芝生への自動撒水を目的としたもので、 コンピュータ管理の合理的な撒水システムです。
また、コンピュータを使用している為、撒水以外にコース内機器や水位の監視等が可能となります。






特長
  • 伝送に光ケーブルを使用しているため大量なデータを高速で伝送できます。
  • 伝送ラインを二重にしているため一ヶ所の故障によりすべての伝送が停止することがありません。

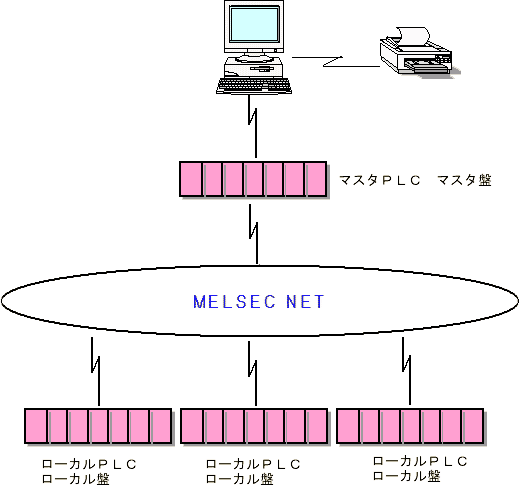

光ファイバー伝送方式

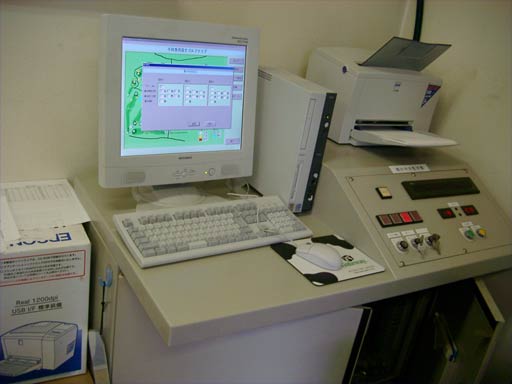

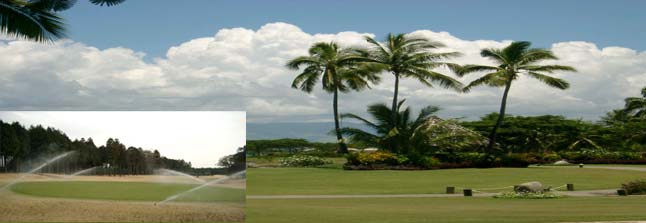

実際に使用しているところです。

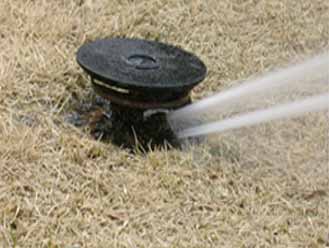

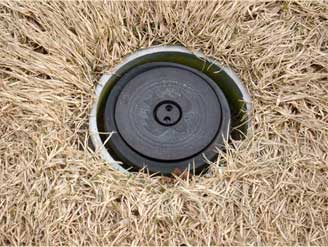

噴水口の拡大画面です。

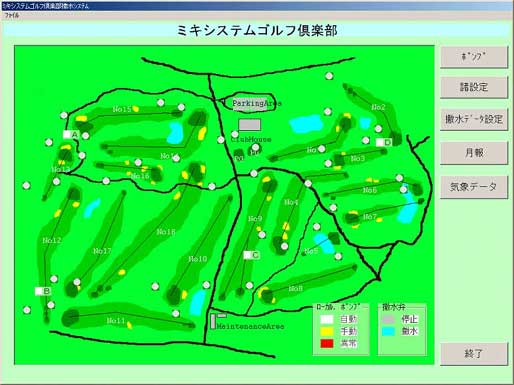

撒水モニター画面

コースのレイアウト内に電磁弁、ポンプ機器、ローカル盤の位置表示があり、一目で撒水の状況がわかります。

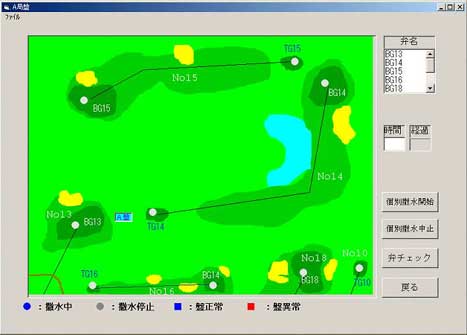

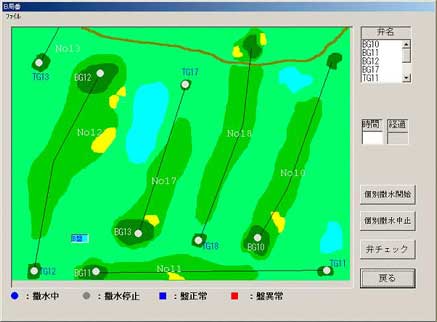

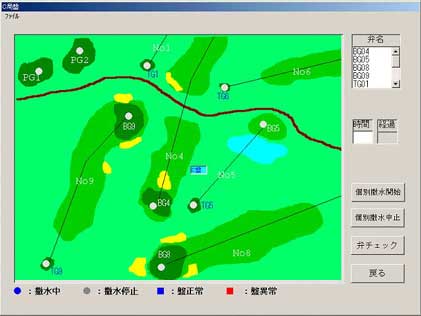

ローカル盤、個別画面

各ローカル盤の受け持ちの電磁弁や機器の状況がさらに詳細に監視できます。
この画面で、自動設定しなくとも電磁弁を個別に指定してその場で撒水ができます。

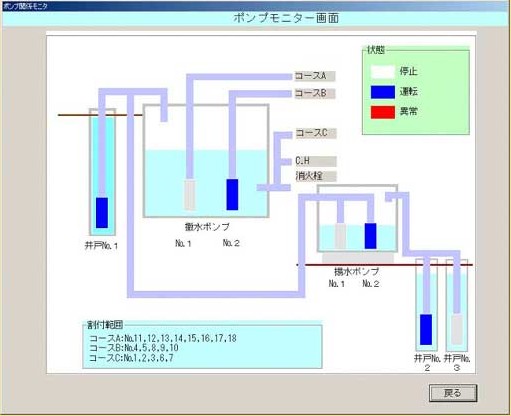

ポンプモニタ画面

コース内のポンプや機器、水位の状況が監視できます。

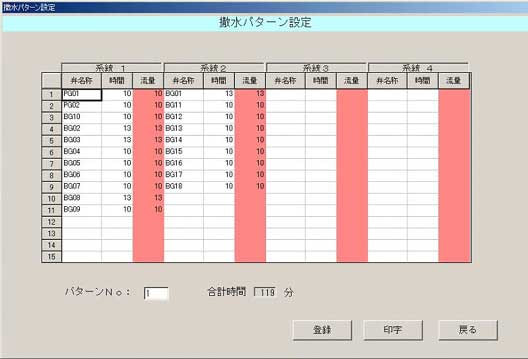

データ設定画面

撒水パターンは20種類自由に作成できます。

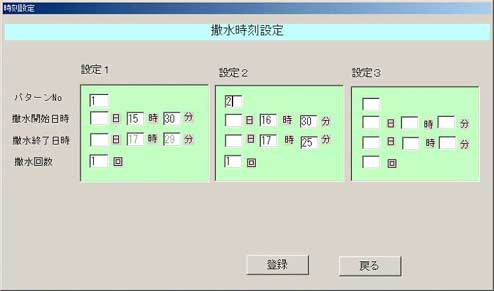

撒水時刻設定画面

1.自動撒水設定
  • 日、時間を入力する場合、予約された日の時間に撒水をします。
  • 時間のみを入力すす場合、毎日設定された時間に撒水をします。
  • 最大3パターン設定入力ができます。
2.個別撒水
個別撒水設定画面より設定ができます。
